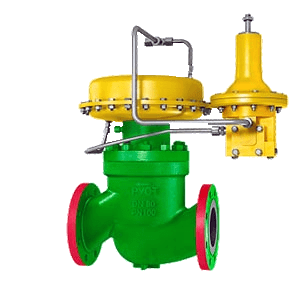

Регулятор давления серии РД 500
Цена по запросу
Купить
Производитель:
Руст 95
наличие товара:
есть в продаже
Регуляторы давления серии РД 520 «до себя» и РД 510 «после себя»
представляют собой устройства с пилотным управлением. Они
предназначены для автоматического поддержания заданного
давления рабочей среды в трубопроводе до или после регулятора.
DN
PN
Номинальное давление
от 1,6 до 4,0 МПа
специальное исполнение
TO
Температура рабочей среды
от -60 до +70 °С
от -60 до +150 °С специальное исполнение
Диапазоны настройки выходного давления для регулятора «после себя» серии РД 510 определяются типом и исполнением пилота РД 714.
Диапазоны настройки выходного давления для регулятора «до себя» серии РД 520 определяются
типом и исполнением пилота РД 120П.
Отличительные особенности
|
Высокое значение пропускной способности Достигается за счёт полнопроходной конструкции |
Высокая точность регулирования Преимущество управления, осуществляемого пилотом |
|
Применение современных и надёжных уплотнительных материалов Для достижения высокой степени герметичности затвора |
Стабильное функционирование Разгруженная конструкция регулятора обеспечивает стабильное функционирование колебания входного и выходного давления не влияют на точность регулирования. |
|
Ремонтопригодность Возможность проведения ремонта без демонтажа корпуса с трубопровода. |
Высокая точность регулирования Возможность регулирования низких значений избыточного давления в выходном трубопроводе после регулятора. |
Принцип действия
Регулятор давления состоит из корпуса с крышкой, к которой присоединяется привод,
состоящий из верхней и нижней крышек. В приводе располагается чувствительный элемент – мембрана,
жестко соединенная с плунжером дроссельного узла посредством штока.
Пружина служит для закрытия затвора и его герметизации.
Пружина служит для закрытия затвора и его герметизации.
Настройка требуемого давления на выходе регулятора производится с помощью винта пилота.
Мембрана и крышки привода образуют две камеры – А и Б.
Мембрана и крышки привода образуют две камеры – А и Б.
Камера А подключена к трубопроводу с выходным давлением, а камера Б подключена к управляю-щему давлению пилота.
В исходном состоянии, при отсутствии давления в рабочем трубопроводе,
В исходном состоянии, при отсутствии давления в рабочем трубопроводе,
а также при давлении на выходе, равному настройке выходного давления, пружина закрывает затвор.
При увеличении отбора среды потребителями происходит уменьшение выходного давления.
При увеличении отбора среды потребителями происходит уменьшение выходного давления.
При этом управляющее давление пилота в камере Б становится больше давления в камере А,
вследствие чего затвор приоткрывается и расход через него
увеличивается до тех пор, пока давление на выходе не станет равным настройке выходного давления.
При уменьшении отбора происходят обратные рабочие процессы.
Любые изменения в потреблении вызывают изменения выходного давления, и регулятор,
увеличивается до тех пор, пока давление на выходе не станет равным настройке выходного давления.
При уменьшении отбора происходят обратные рабочие процессы.
Любые изменения в потреблении вызывают изменения выходного давления, и регулятор,
управляемый пилотом, открывается или закрывается для обеспечения необходимого расхода
при поддержании выходного давления постоянным.
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр | от 25 до 200 мм |
| Номинальное давление | от 1,6 до 4,0 МПа |
| Температура рабочей среды, °C |
от -60 до +70 °С стандартное исполнение от -60 до +150 °С специальное исполнение |
| Температура рабочей среды, °С | от -60 до +150 |
|
Рабочие среды |
Неагрессивные газы |
| Номинальный диаметр, DN, мм | 25; 32; 40; 50; 65; 80; 100; 150; 200 |
| Номинальное давление, PN, МПа | 1,6; 2,5 ;4,0 |
| Пропускная способность, Kvy, м³/ч | 10, 16, 25, 40, 63, 100, 160, 320, 500 |
|
Климатическое исполнение температура окружающей среды, °C |
|
| Присоединение к трубопроводу |
|
| Материал корпуса |
|
| Категория размещения | 1, 2, 3, 4 |
| Классы герметичности | IV, V по ГОСТ 9544-2015 |
| Диапазон настройки регулируемого давления, МПа | Выходного для РД серии 510, МПа от 0,3 до 1,5 (Специальное исполнение); Входного для РД серии 520, МПа от 0,05 до 1,2 (Специальное исполнение) |
| Минимальный рабочий перепад давления ΔP, МПа | 0,05 |
Среда потока
Среда потока
