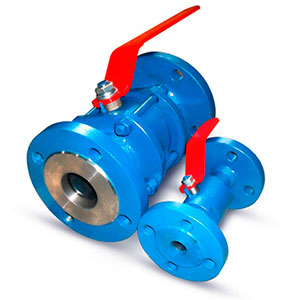

Кран шаровый фланцевый Ду 150
Цена по запросу
Купить
Производитель:
Кронос-Т
наличие товара:
есть в продаже
Назначение:
Кран шаровый фланцевый Ду 150 предназначен для использования на трубопроводе в качестве запорного органа.
Краткие технические характеристики:
Тип присоединения: фланцевый
Ду 150 мм
Ру 0…160 атм
Пространственное положение – любое
Класс герметичности – А по ГОСТ Р 54808-2011
Перекрытие потока осуществляется поворотом ручки на 90º
Сборочные чертежи
Варианты исполнений по материалу
| Характеристика | Сталь20 | Сталь09Г2С | Сталь12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Рабочая среда | неагрессивные к проточной части крана среды(вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Темература рабочей среды | до 160ºС (при использовании уплотнений и седел из Ф4)до 200ºС (при использовании уплотнений и седел из Ф4К20) | |||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40º до +50º | от -60º до +50º | от -60º до +50º | от -60º до +50º |
| Материал основных деталей | ||||
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) | |||
Обозначение краны шаровые фланцевые Ру до 40 атм Ду 150 мм:
11с01пф для кранов из сталей 20
11лс01пф для кранов из стали 09Г2С
11нж01пф для кранов из нержавеющих сталей
Фланцевое присоединение по ГОСТ 12815-80
Ру-16 атм Ду 150 мм
Цена: по запросу
|
Ду |
Lстр |
L |
S |
d |
Dц |
D |
d1 |
n |
H |
Вес, кг |
|
150 |
480 |
650 |
410 |
145 |
240 |
280 |
22 |
8 |
426 |
65,2 |
Ру-25 атм Ду 150 мм
Цена: по запросу
|
Ду |
Lстр |
L |
S |
d |
Dц |
D |
d1 |
n |
H |
Вес, кг |
|
150 |
480 |
650 |
410 |
145 |
240 |
280 |
22 |
8 |
426 |
65,2 |
Ру-40 атм Ду 150 мм
Цена: по запросу
|
Ду |
Lстр |
L |
S |
d |
Dц |
D |
d1 |
n |
H |
Вес, кг |
|
150 |
480 |
650 |
410 |
145 |
240 |
280 |
22 |
8 |
426 |
65,2 |
Обозначение кранов шаровых фланцевых РУ 63-100 Ду 150 мм:
11с01пф для кранов из сталей 20
11лс01пф для кранов из стали 09Г2С
11нж01пф для кранов из нержавеющих сталей
Фланцевое присоединение по ГОСТ 12815-80
Исполнение фланцев по запросу.
Возможно изготовление фланцев по зарубежным стандартам.
Ру-63 атм Ду 150 мм
Цена: по запросу
|
Ду |
Lстр |
L |
S |
d |
Dц |
D |
d1 |
n |
H |
Вес, кг |
|
150 |
559 |
690 |
410 |
142 |
280 |
340 |
33 |
8 |
461 |
89,3 |
Ру-100 атм 150 мм
Цена: по запросу
|
Ду |
Lстр |
L |
S |
d |
Dц |
D |
d1 |
n |
H |
Вес, кг |
|
150 |
559 |
690 |
410 |
142 |
280 |
340 |
33 |
8 |
461 |
89,3 |
*Для двухсоставной конструкции крана
**Для трехсоставной конструкции крана
По желанию краны шаровые с фланцевым присоединением могут комплектоваться ответными фланцами по ГОСТ 12821-80,
крепежом и прокладками.
Возможно изготовление кранов с фланцами по зарубежным стандартам
Обозначение кранов фланцевых до 160 атм Ду 150 мм:
11с01пф для кранов из сталей 20
11лс01пф для кранов из стали 09Г2С
11нж01пф для кранов из нержавеющих сталей
Фланцевое присоединение по ГОСТ 12815-80
Исполнение фланцев по запросу.
Возможно изготовление фланцев по зарубежным стандартам.
Цена: по запросу
|
Ду |
Lстр |
L |
S |
d |
Dц |
D |
d1 |
n |
H |
Вес, кг |
|
150 |
700 |
760 |
410 |
139 |
290 |
350 |
33 |
12 |
460 |
