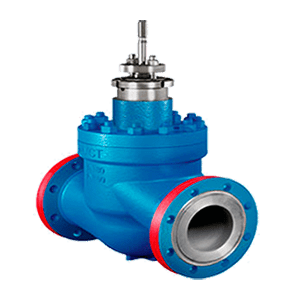

Запорный клапан серия 300
Цена по запросу
Купить
Производитель:
Руст 95
наличие товара:
есть в продаже
Опросный лист
Предназначен для перекрытия потоков жидких и газообразных сред.
-
Описание
Благодаря сбалансированной по давлению конструкции плунжера клапана для приведения его в действие требуются незначительные усилия исполнительного механизма, даже при наличии высокого перепада давления на клапане. Это позволяет использовать для клапанов 300, 400, 500-й серии приводы малой мощности.
Корпуса спроектированы таким образом, чтобы обеспечить полнопроходность запорных клапанов.Защита корпуса от износа Достигается за счет того, что процесс дросселирования происходит внутри запорно-регулирующего узла и поверхность корпуса не подвергается воздействию высокоскоростного потока.
Клапаны серии могут изготавливаться с разнообразными конструкциями и материалами уплотнительных колец пары «плунжер-клетка» в зависимости от сочетания требований по температуре рабочей среды и герметичности перекрытия прохода. Для снижения шума, исключения кавитации и герметичного закрытия в стандартный корпус клапана могут быть установлены различные виды затворов.
При необходимости возможно специальное исполнение корпуса как из углеродистой или коррозионностойкой стали, так и из других материалов (Hastelloy, Nitronic, титан, бронза, титан и др.). Отдельные детали дроссельных узлов могут целиком изготавливаться из стеллита или твердого сплава (DZ05), керамики (Si3N4) или дисперсионнотвердеющей стали.
DN
PN
Номинальное давление
от 1,6 до 50 МПа
от 25 до 40 МПа специальное исполнение
TO
Температура рабочей среды
от -60 до +420 °C
от -196 до +550 °C специальное исполнение
Технические характеристики
| Параметры | Значение |
| Номинальный диаметр | от 15 до 400 мм |
| Номинальное давление | от 1,6 до 50 МПа |
| Температура рабочей среды, °C |
от -60 до +420 °C стандартное исполнение от -196 до +550 °C специальное исполнение |
| Номинальный диаметр, DN, мм | 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 400; 500 |
|
Номинальное давление, PN, МПа |
1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 50 |
|
Климатическое исполнение температура окружающей среды, °C |
|
| Материалы внутренних деталей |
|
| Тип устанавливаемых приводов |
|
| Присоединение к трубопроводу |
|
| Материал корпуса |
|
| Тип |
|
| Специальные исполнения | Кавитационностойкое; антишумовое; эрозионностойкое; сероводородостойкое; с сильфоном; с рубашкой обогрева; криогенное; для микрорасходов |
| Тип уплотнения |
|
| Классы герметичности | По ГОСТ Р 54808-2011 |
| Характеристика регулирования |
|
| Направление потока |
|
| Минимальное время срабатывания с пневматическим приводом, сек. |
12 сек. — для стандартной комплектации 1-2 сек. — в зависимости от навески |
| Специальное исполнение - описания |
|
| Варианты комплектации |
|
