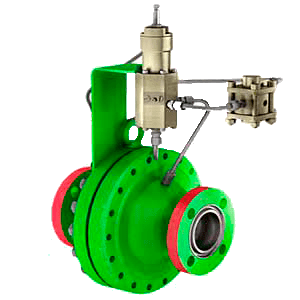

Регуляторы давления серии РД 622 «до себя» и РД 612 «после себя»

представляют собой устройства с пилотным управлением прямоточного типа.

В осевом регуляторе серии РД 600 поток среды,проходящий через регулятор,

движется аксиально (принцип осевого потока). Данный тип регуляторов может

применяться для снижения давления азота, природного газа, других газов и жидкостей.

Диапазоны настройки выходного давления для регулятора «до себя» серии РД 622

определяются типом и исполнением пилота.

Отличительные особенности

• Принцип действия

  Регулятор давления осевого типа состоит из корпуса с крышкой [ 3 ]. В полости образованной корпусом и крышкой,

  располагается плунжер [ 1 ], установленный в направляющих [ 6 ] и [ 7 ].

  Плунжер одновременно является чувствительным элементом – поршнем.
  В корпусе установлено седло [ 4 ]. Пружина [ 5 ] служит для закрытия затвора.

  Настройка требуемого давления на выходе регулятора производится с помощью винта пилота [ 8 ].
  Поршень разделяет полость, образованную корпусом и крышкой, на две – А и Б.
  Камера А подключена к трубопроводу с выходным давлением, а камера Б подключена к управляющему давлению пилота.
  В исходном состоянии, при отсутствии давления в рабочем трубопроводе, а также при давлении на выходе,

  равному настройке выходного давления, пружина закрывает затвор.
  При уменьшении выходного давления управляющее давление пилота в камере Б становится больше давления в камере А,

  вследствие чего затвор приоткрывается и расход через него увеличивается до тех пор, пока давление на выходе не станет

  равным настройке выходного давления. При увеличении давления происходят обратные процессы.
