"Силва Групп"
Запорная арматура г. Нижний Новгород, компания "Силва Групп" осуществляет полный спектр услуг по поставке и монтажу трубопроводной арматуры: доступные цены, работа по индивидуальным программам, гибкие условия доставки в любую точку России.

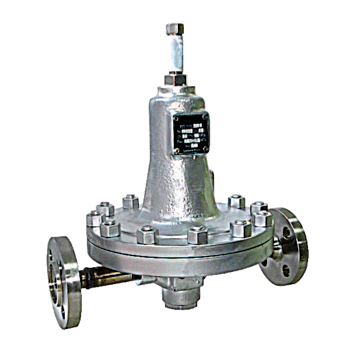

Регулятор давления РД 110 (муфтовый)
Цена по запросу
Купить
Производитель:
Руст 95
наличие товара:
есть в продаже
Применение:
На технологических линиях азота, природного газа, подачи воды в котлы,
обеспечения процессов химическими веществами, подведения охлаждающей воды,
топлива, для тестирования арматуры, в пневматических системах и многое другое.
Габаритные размеры
| Регулятор давления РД 110 на Рвых =0,1…2,1 кгс/см² |
Регулятор давления РД 110 на Рвых=1,0…10,3 кгс/см2 |
| Ду, мм |
Ру, кгс/см2 |
Рвых, кгс/см2 |
L, мм |
Нmax, мм |
D, мм |
Резьба, дюйм |
S, мм |
B, мм |
| 15 | 16; 25; 40; |
0,1…2,1 |
105 |
330 |
205 |
K 1/2 |
30 |
46 |
|
1,0…10,3 |
105 |
325 |
120 |
30 |
46 |
|||
|
20 |
16; 25; 40; |
0,1…2,1 |
120 |
415 |
285 |
K 3/4 |
46 |
60 |
|
1,0…10,3 |
120 |
415 |
160 |
46 |
60 |
|||
|
25 |
16; 25; 40; |
0,1…2,1 |
120 |
415 |
285 |
K 1 |
46 |
60 |
|
1,0…10,3 |
120 |
415 |
160 |
46 |
60 |
|||
|
40 |
16; 25; 40; |
0,3…10,3 |
185 |
535 |
235 |
K 1 1/2 |
85 |
86 |
|
50 |
16; 25; 40; |
0,3…10,3 |
185 |
535 |
235 |
K 2 |
85 |
86 |
Присоединение к технологическому трубопроводу - муфтовое.
Присоединительная резьба внутренняя коническая дюймовая по ГОСТ 6111-52
Технические характеристики:
Регуляторы давления РД 110 представляют собой регулирующие устройства прямого действия.
Они работают от энергии потока рабочей среды и предназначены для поддержания заданного,
пониженного давления рабочей среды в трубопроводе после регулятора, обеспечивая при этом требуемый расход.
Преимущества регуляторов давления РД 110, выпускаемых ЗАО «РУСТ-95»
- высокая скорость срабатывания
- компактность и простота конструкции
- удобство в эксплуатации
Тех-параметры
Протечка в затворе закрытого регулятора давления соответствует классу А или классу В герметичности по ГОСТ 9544-93.
Присоединение к технологическому трубопроводу - муфтовое. Присоединительная резьба внутренняя коническая дюймовая по ГОСТ 6111-52.
Диапазоны настройки выходного давления
| Наименование параметра | Значение | ||||
| Условный диаметр (Ду), мм | 15 | 20 | 25 | 40 | 50 |
| Условная пропускная способность (Kvy),м3/ч | 1,6 | 4 | 12 | ||
| Условное давление (Pу), МПа | 1,6; 2,5; 4,0; | ||||
| Рабочая среда |
Жидкие и газообразные продукты, включая пожароопасные, содержащие различные органические соединения и механические включения |
||||
| Температура рабочей среды (t), оС | от минус 60 до плюс 150 | ||||
| Входное давление (Рвх), МПа | до значений Ру | ||||
| Выходное давление (Рвых), МПа | от 0,01 до 1,03 | ||||
| Аварийное выходное давление (РА), МПа | равно Ру | ||||
| Климатическое исполнение по ГОСТ 15150-69 |
У – от минус 40 до плюс 70; УХЛ(1) – от минус 60 до плюс 70. |
||||
| Материал корпуса | Стали 25Л, 20ХН3Л, 12Х18Н9ТЛ,20ГМЛ | ||||
| Ду, мм |
Pу, МПа |
P вых, МПа |
Диапазоны P вых, МПа |
| 15; 20; 25 | 1,6; 2,5; 4,0; | 0,01…0,21 | 0,01…0,035 |
| 0,03…0,10 | |||
| 0,09…0,21 | |||
| 15; 20; 25 | 1,6; 2,5; 4,0; | 0,10…1,03 | 0,10…0,21 |
| 0,17…0,52 | |||
| 0,48…1,03 | |||
| 40; 50 | 1,6; 2,5; 4,0; | 0,03…1,03 | 0,03…0,10 |
| 0,09…0,21 | |||
| 0,17…0,52 | |||
| 0,48…1,03 |
Среда потока
Среда потока
Вода-технические газы
